[Maker 2.0 防疫整合應用] 3D列印 全乾式-浮潛面罩改造


改造 全乾式-浮潛面罩 + 3D列印 + 3M 5N11 N95 濾棉 + 3M 501 濾蓋,變成「防護面罩」(TheNice 180度 弧形全視線面罩)

看到國外將 「迪卡儂易呼吸全乾式浮潛面罩」改造成「呼吸器用面罩 或 抗疫醫護人員的全罩式防疫面罩」。阿杰老師參考網路分享的3D列印模型改造成符合台灣本地資源的全罩式防疫面具版本。

一般醫療用口罩仍有百分之十的洩露率,不能完全保護您不受病毒侵襲。N95口罩可達到百分之0.1以下的洩漏率,但是配戴不舒服。此外也無法保護眼睛的部位,需要再加護目鏡!
更高階的防護便是全罩式防疫面具(NT$ 4000元以上),但是單價高也不易購買。所以採用全乾式浮潛面罩的改造版本就能符合一般人的高階防疫需求或提供沒有N95口罩等良好防疫資源的醫護人員使用。





Czech Researchers Transform Snorkels Into Medical Masks 捷克研究人員將呼吸管轉換成醫用口罩

↑ 影片中使用的Particle filter P3 R 濾棉
顆粒過濾器配有特殊的疏水性P3類過濾器元件,根據吸塵能力測試,該元件已歸類為P3 DR(D–粉塵)。濾芯由微纖維濾紙製成。纖維密度就像一個非常細的網一樣,可以可靠地捕獲最細的顆粒,包括氣溶膠,煙霧,微生物(細菌,病毒,孢子等)和劇毒顆粒。



這次的Project 改造的項目如下:
1. 使用 3M N95濾片版本3D模型檔案下載
2. 使用 一般醫療口罩為濾片版本,3D模型檔案同1.
3. 使用 所有 3M 防毒濾罐版本3D模型檔案下載
4. 使用 HEPA 高效濾網的版本3D模型檔案下載

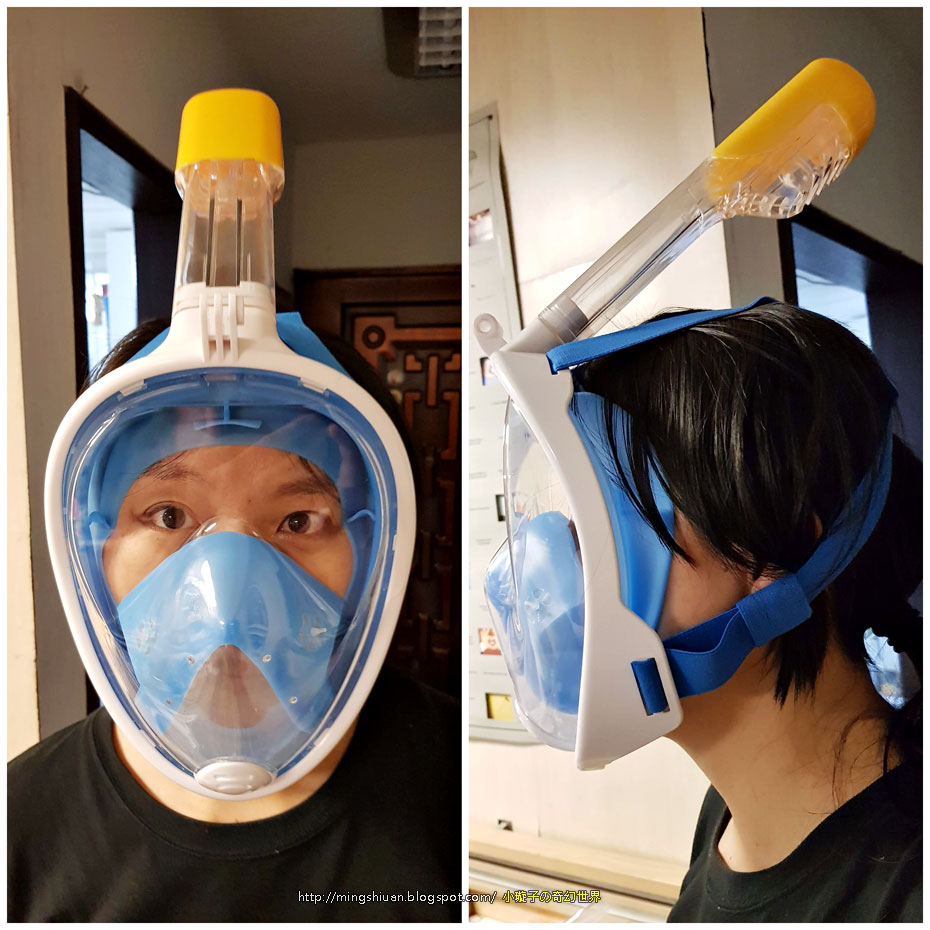

↓ 未改造前 全乾式-浮潛面罩




↓ 加上近視度數鏡片




迪卡儂-易呼吸全乾式浮潛面罩(粉紅色) vs. 全視野版本-全罩式浮潛防水呼吸面罩(黑色)

↑ 面罩長度及呼吸管卡榫位置不同,我們列印是全視野、TheNice 180度 卡榫版本

迪卡儂易呼吸(歐美人臉型較適用) 及市面上相容的全罩式浮潛面罩的卡榫位置不同。

↓ 迪卡儂易呼吸 是歐美尺寸。尺寸窄長適合長臉的外國人哦!亞洲人要買S/M 尺寸,M/L 尺寸是適合歐美臉型。


↓ 現場可請工作人員幫忙試戴,工作人員會先用酒精消毒面罩。




◎ 3D印表機:UP!Plus 2

◎ 3D列印線材:[botfeeder]的neo-PLA 進化版-鋼琴白色

原設計 3D 模型下載-Decathlon, Subea Easybreath Mask (rev. 3)

1. 使用 3M N95濾片版本

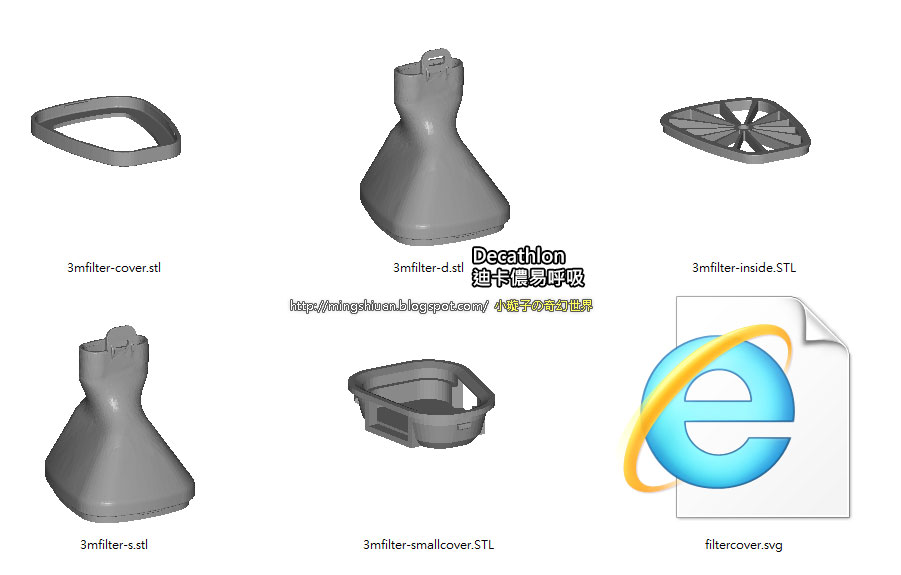

阿杰老師改造版本 (-d 為迪卡儂版本、-s 為其他版本),3D模型檔案下載:https://www.thingiverse.com/thing:4267221

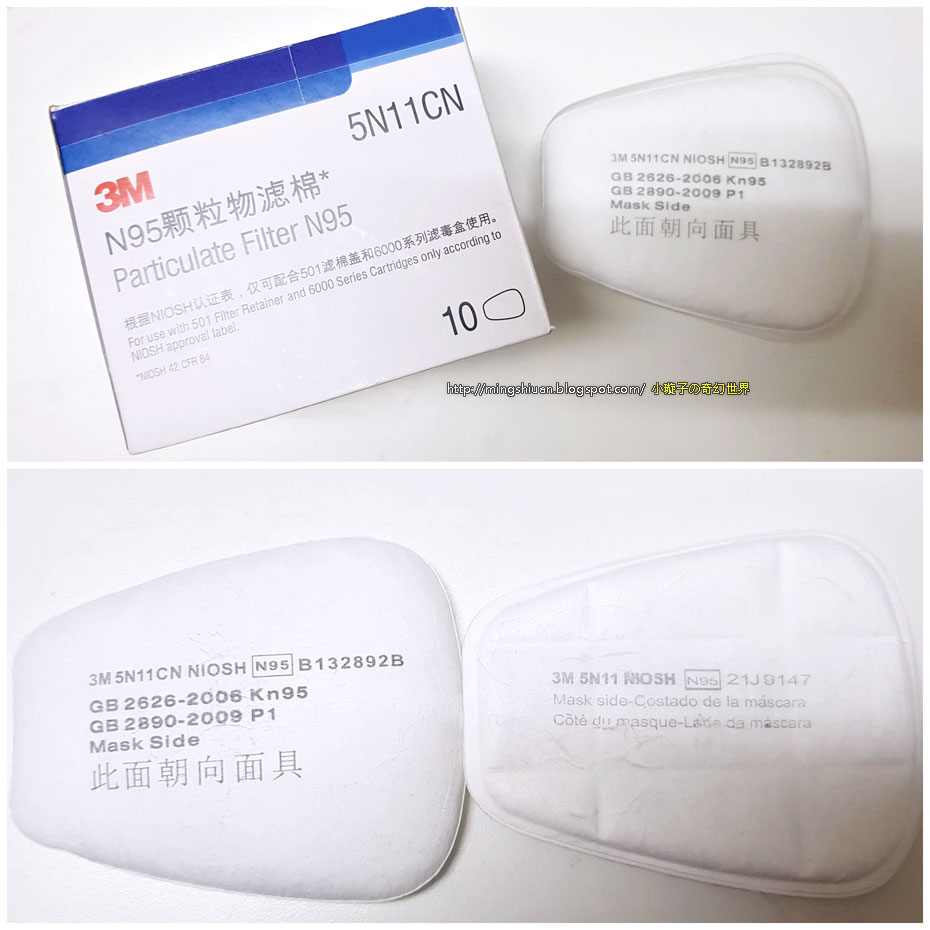

3M 5N11 N95 濾棉
- 通過美規 N95 等級,可過濾固體懸浮微粒效率達 95% 以上。
- 通過 NIOSH 42CFR N95 等級。
- 3M 5N11,濾棉,用於3M 6200/6800系列防毒面具,需搭配濾蓋使用。

↑ 大陸版(300)跟美版(500)

3M 5N11 N95 濾棉 + 3M 501 濾蓋


↓ 3M 501 濾蓋 + 防護蓋


↓ 改造後「防護面罩」(TheNice 180度 弧形全視線面罩)


2. 使用 一般醫療口罩為濾片版本

↓ 使用「醫療用口罩」



↑ 全視野版本-全罩式浮潛防水呼吸面罩



3. 使用 所有 3M 防毒濾罐版本

↓ 進出氣口太小,會呼吸不順!

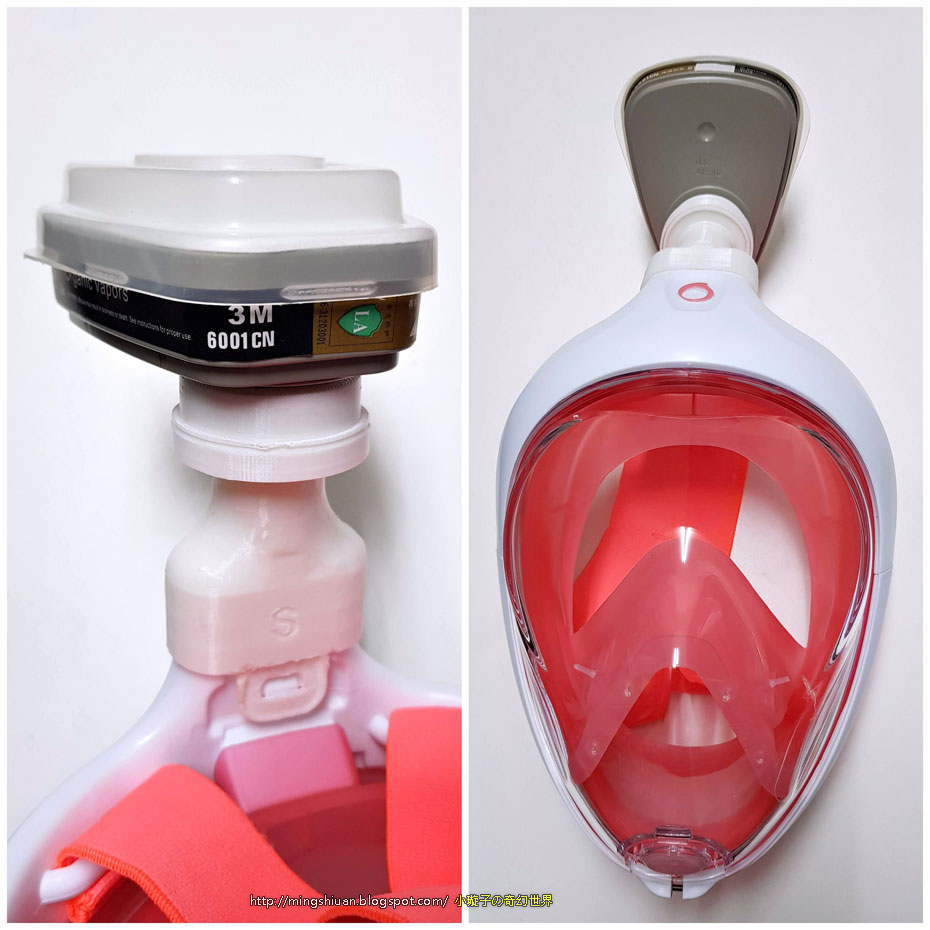

阿杰老師改造版本 (-d 為迪卡儂版本、-s 為其他版本)-改造成可套用3M濾罐的轉接環,
3D模型檔案下載:https://www.thingiverse.com/thing:4267248




↓ 迪卡儂易呼吸版本




4. 使用 HEPA 高效濾網的版本

Covid-19 Dechatlon mask Hepa Filter Adapter-HEPA 高效濾網 版本3D模型下載
阿杰老師改造版本 (-d 為迪卡儂版本、-s 為其他版本),3D模型檔案下載:https://www.thingiverse.com/thing:4267187

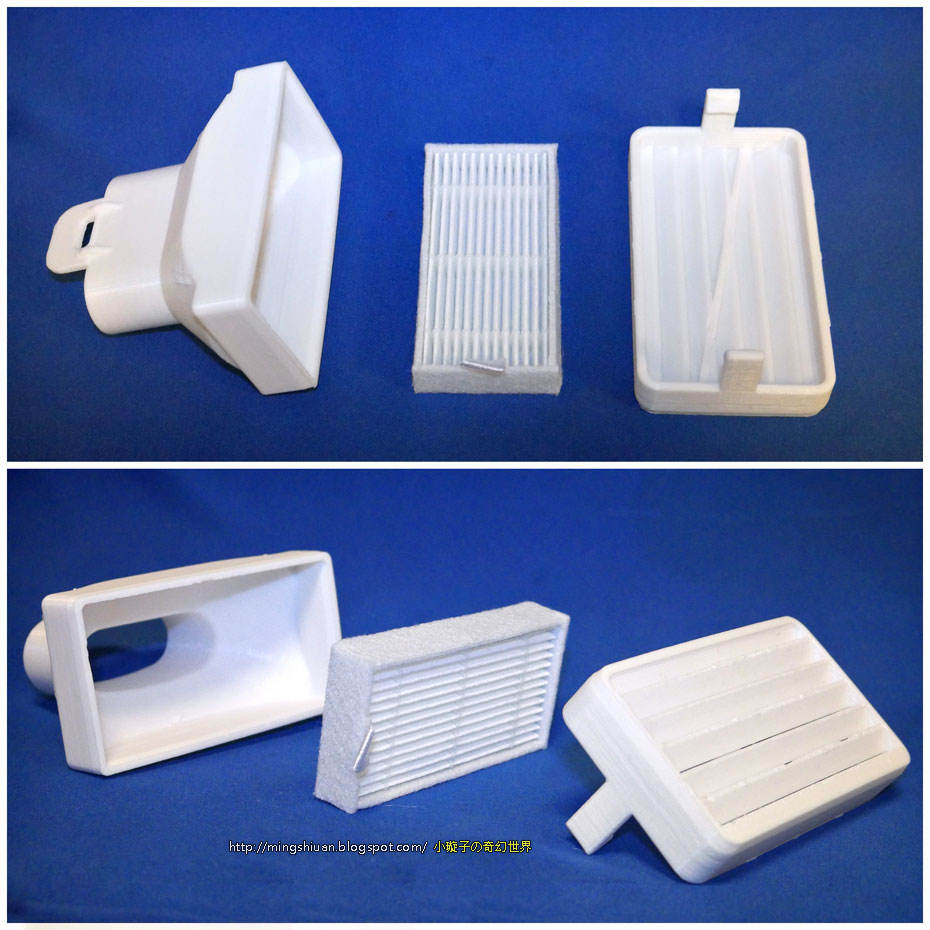

↓ 改用 HEPA 高效濾網(英語:High-Efficiency Particulate Air,即高效率空氣微粒子過濾網,簡稱HEPA),增強防護
HEPA濾網的標準由美國能源部設定,對粒徑在0.3μm的粒子, 過濾效果約為DOP 99.97%以上。通常使用的高效濾網可達到99.99%的攔截效率。







↑ ↓ TheNice 180度 弧形全視線面罩


↓ 迪卡儂易呼吸版本


全視野、TheNice 180度(左) vs. 迪卡儂易呼吸(右) 卡榫版本






↓ 改造套件排排站,使用 3M 5N11 N95 濾棉(左一有濾毒罐、左二)、醫療用口罩、HEPA 高效濾網
